中野区 | 熱交換器を持ち上げた奥の送風ファンとドレンパン｜三菱電機MSZ-KG28R-Wの完全分解洗浄事例

奥のケーシングまで確認する完全分解洗浄

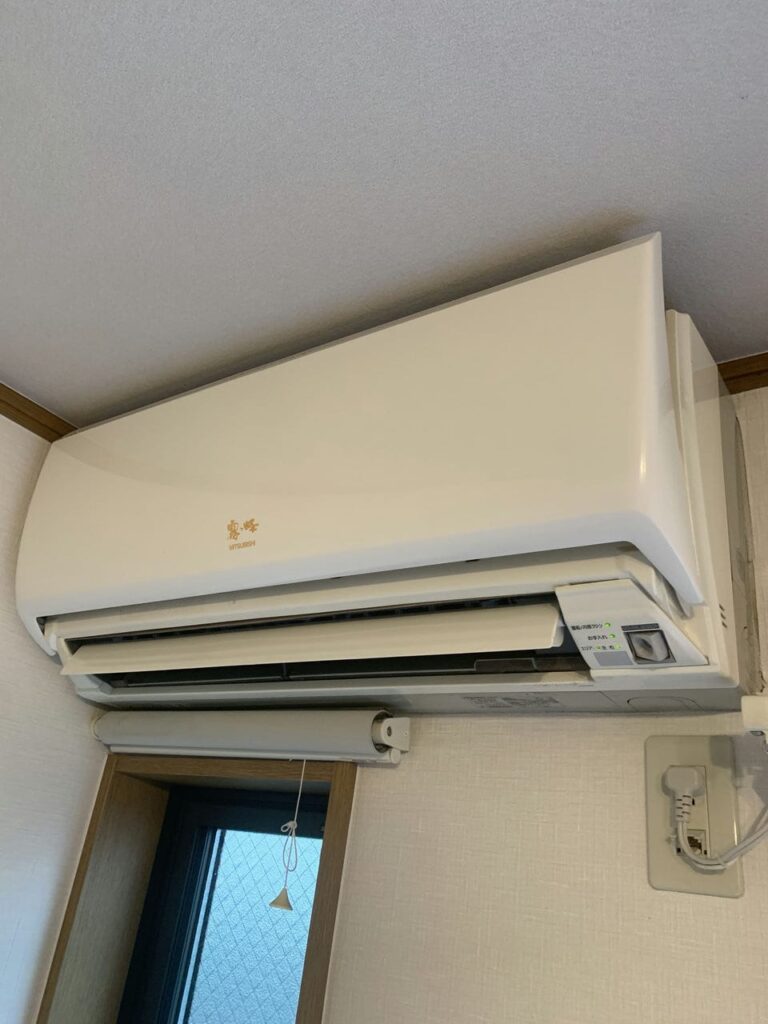

ご主人の仕事部屋にあるエアコンを昨年クリーニングしたばかりにもかかわらず、今年もまたカビ臭さが戻ってしまったとのことで、根本的な解決を目指してエアタクミへご依頼いただきました。

北向きで窓が開けにくく、大量の書類に囲まれて長時間稼働する環境のため、紙のホコリや湿気がどうしても内部に溜まりやすくなります。昨年の他社が行った一般的なクリーニングでは奥の汚れが取りきれていなかったことにショックを受けておりました。

2枚目と5枚目の写真は、熱交換器を壁に付けたまま少しだけ持ち上げた状態で撮っています。配管がつながっているので下ろすことはできませんが、上へずらすと、その下と奥にあるケーシングの内側まで見えるようになります。

普段のお掃除で目に入るのは前面のパネルとフィルターまでですが、この記事に並んでいるのは、そこからさらに奥深くの景色ということになります。

担当 宇賀神

毎年のように嫌なニオイが戻ってしまうというお悩みを伺い、表面的なお手入れとの違いをしっかりお伝えしながら作業を進めました。書類が多い北向きのお部屋ということで、紙の繊維が湿気を吸って内部に溜まりやすい環境であることを見越してご訪問しています。

奥にある送風ファンの隙間に詰まったホコリ

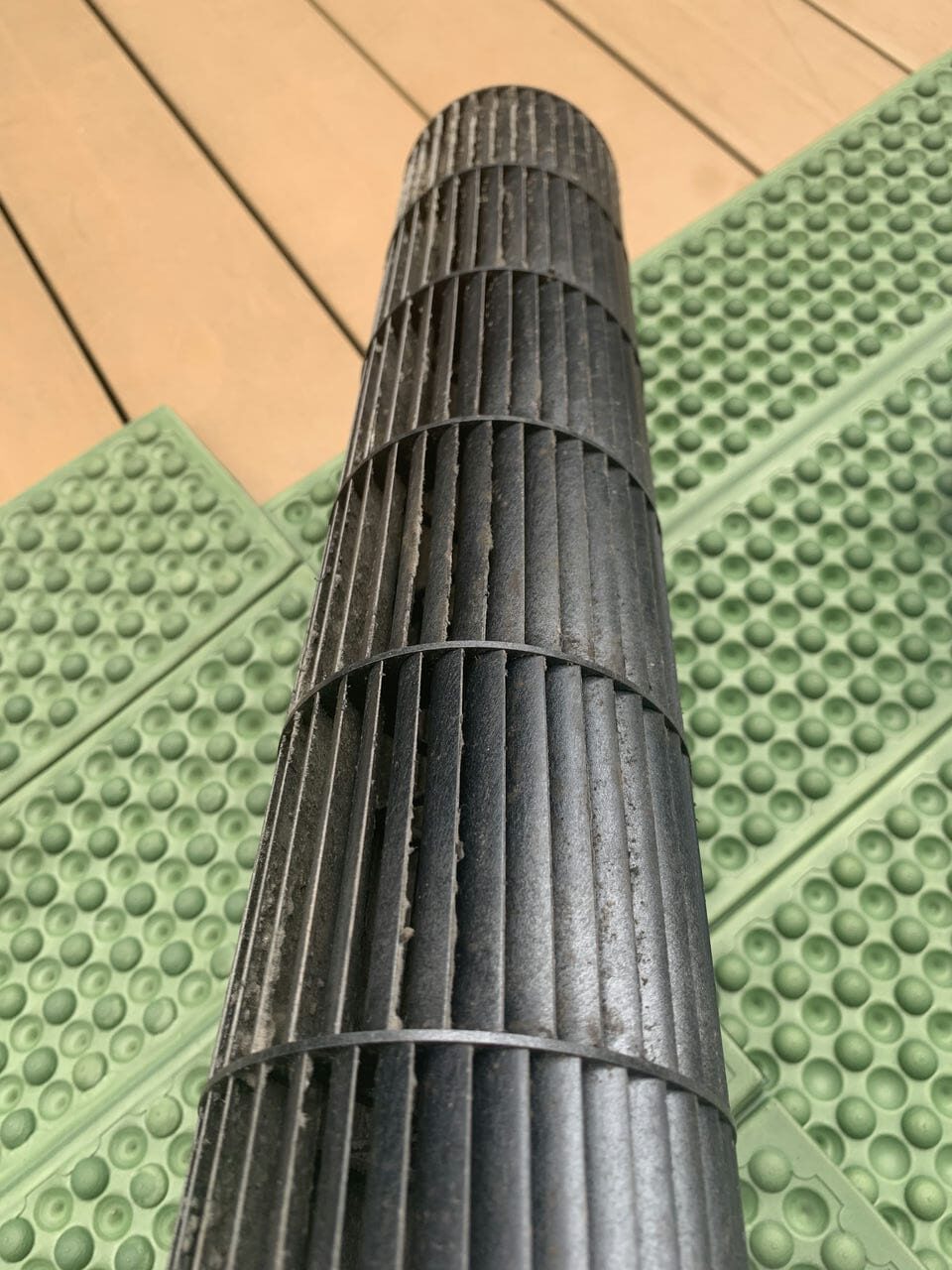

洗う前の送風ファンは、細い羽根の全面にホコリが乗っていました。軸の向きに沿って細い羽根が何十枚も並んでいる部品で、その隙間は指も布も入らない狭さですから、前面のパネルを開けたところから手を伸ばして届く場所ではありません。

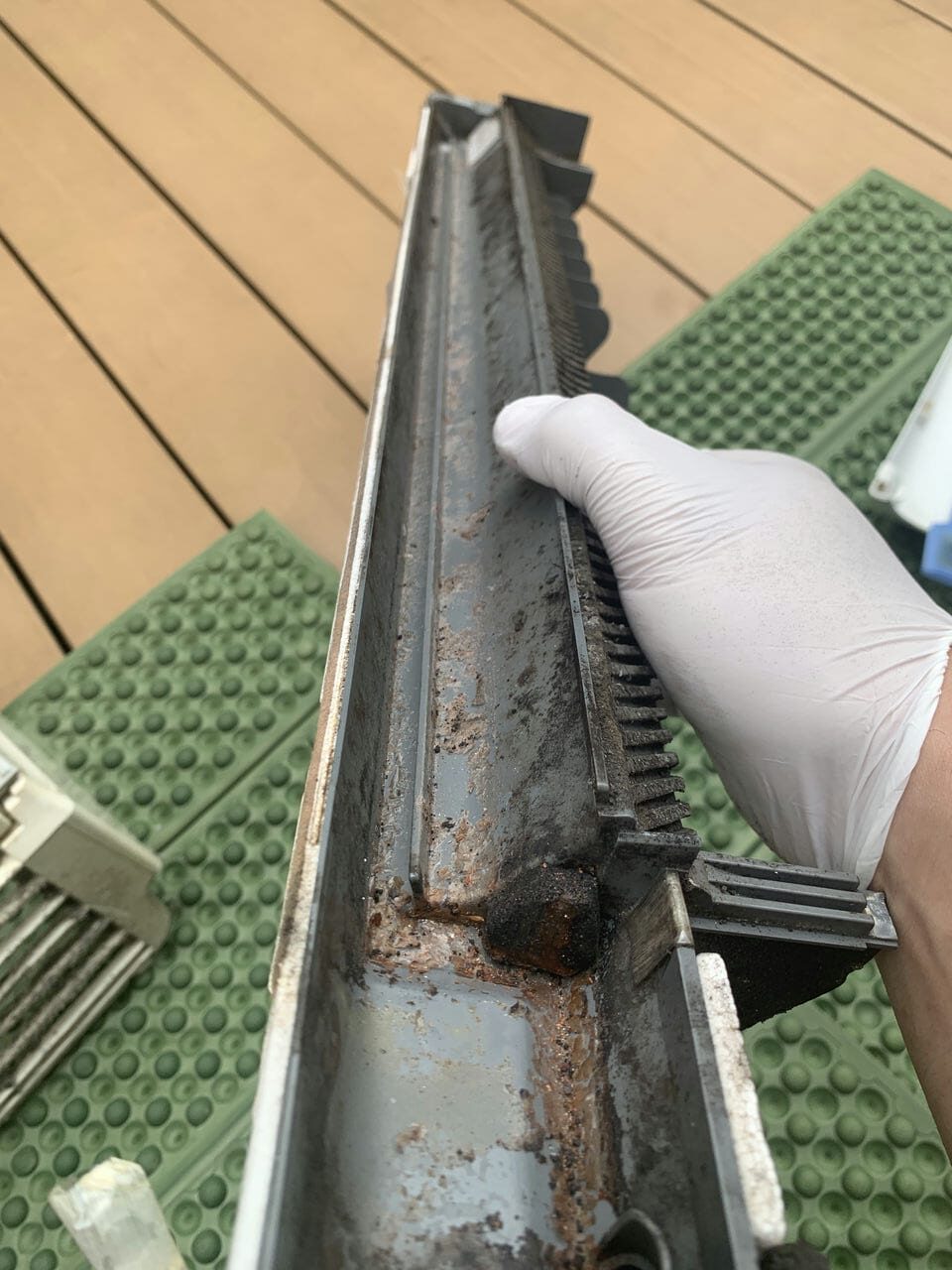

水を受けるドレンパンの内側にサビと汚れが混ざって残っており、手前にある縦ルーバーの櫛歯にも同じ色の汚れが付着しているなど、水と風の通り道が隣り合っているため奥深くまで汚れも切れ目なく続いていました。

熱交換器の銅配管に発生したサビの確認

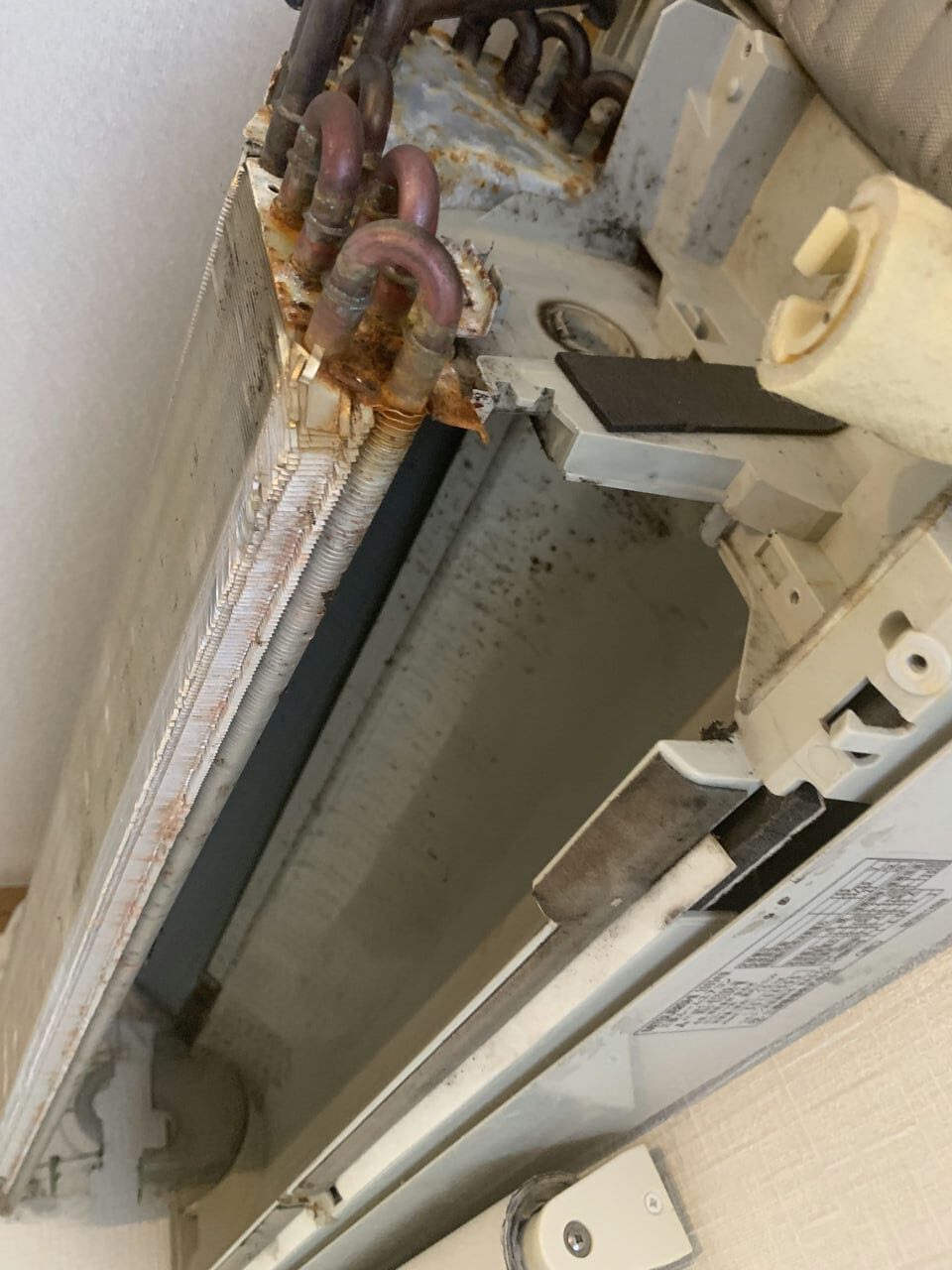

2枚目の写真には熱交換器につながる銅の配管が写っていて、表面にサビが浮いています。銅は湿気のある場所へ長く置かれると色が変わる金属なので、表面の変色そのものは珍しいことではありません。

ただ、完全分解洗浄で水を当てる場所のすぐ隣にあるものですから、始める前に状態をしっかりと見ておきます。触って動くところはないか、断熱材が破れていないかなどを丁寧に確かめてから、水を入れる順番を決めています。

三菱電機 霧ヶ峰の完全分解洗浄

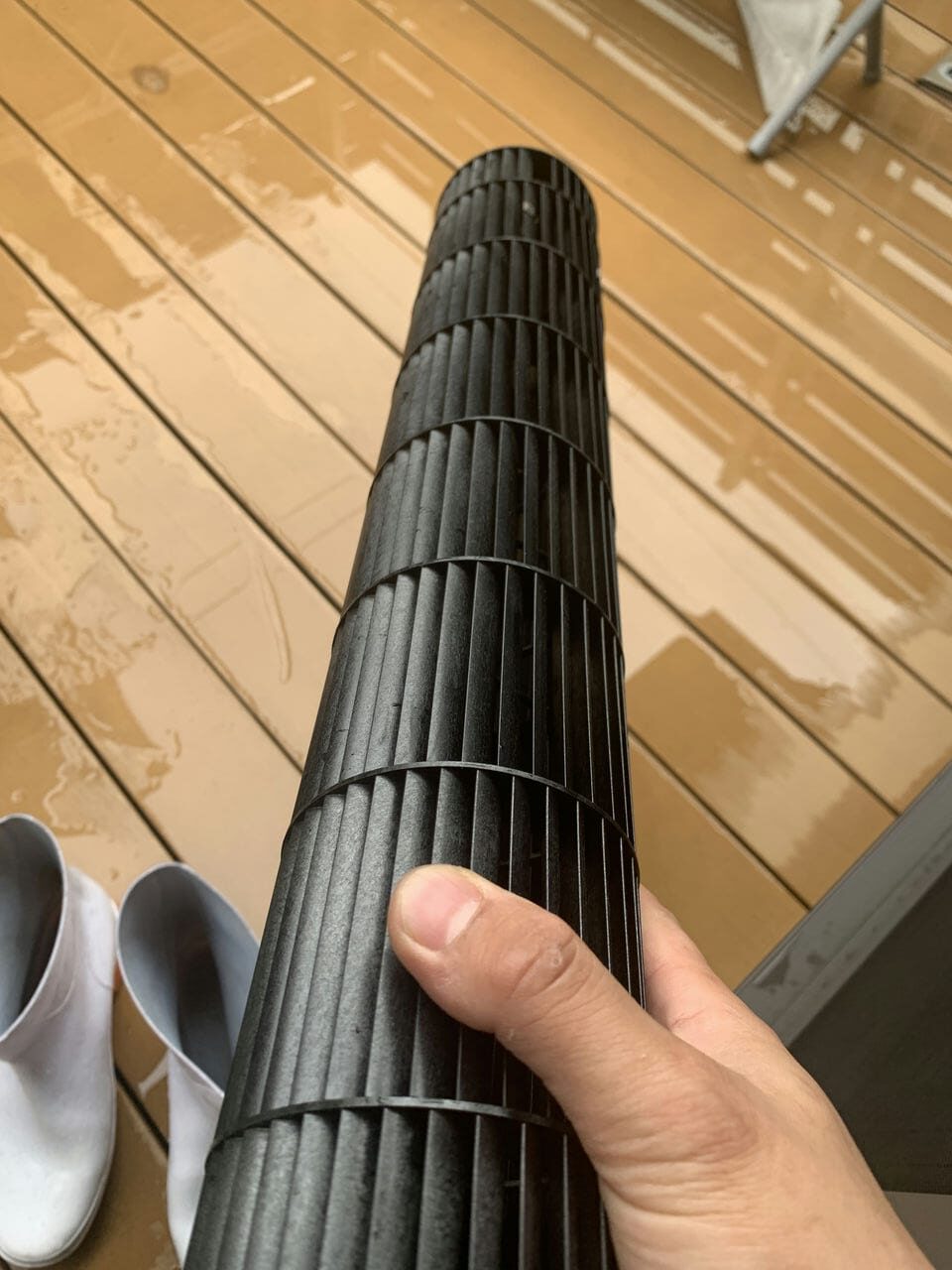

• 送風ファン — 軸から抜き出して、羽根の全面に乗っていたホコリを流しました
• 熱交換器 — 壁に付けたまま持ち上げ、アルミフィンとその奥の面まで洗いました

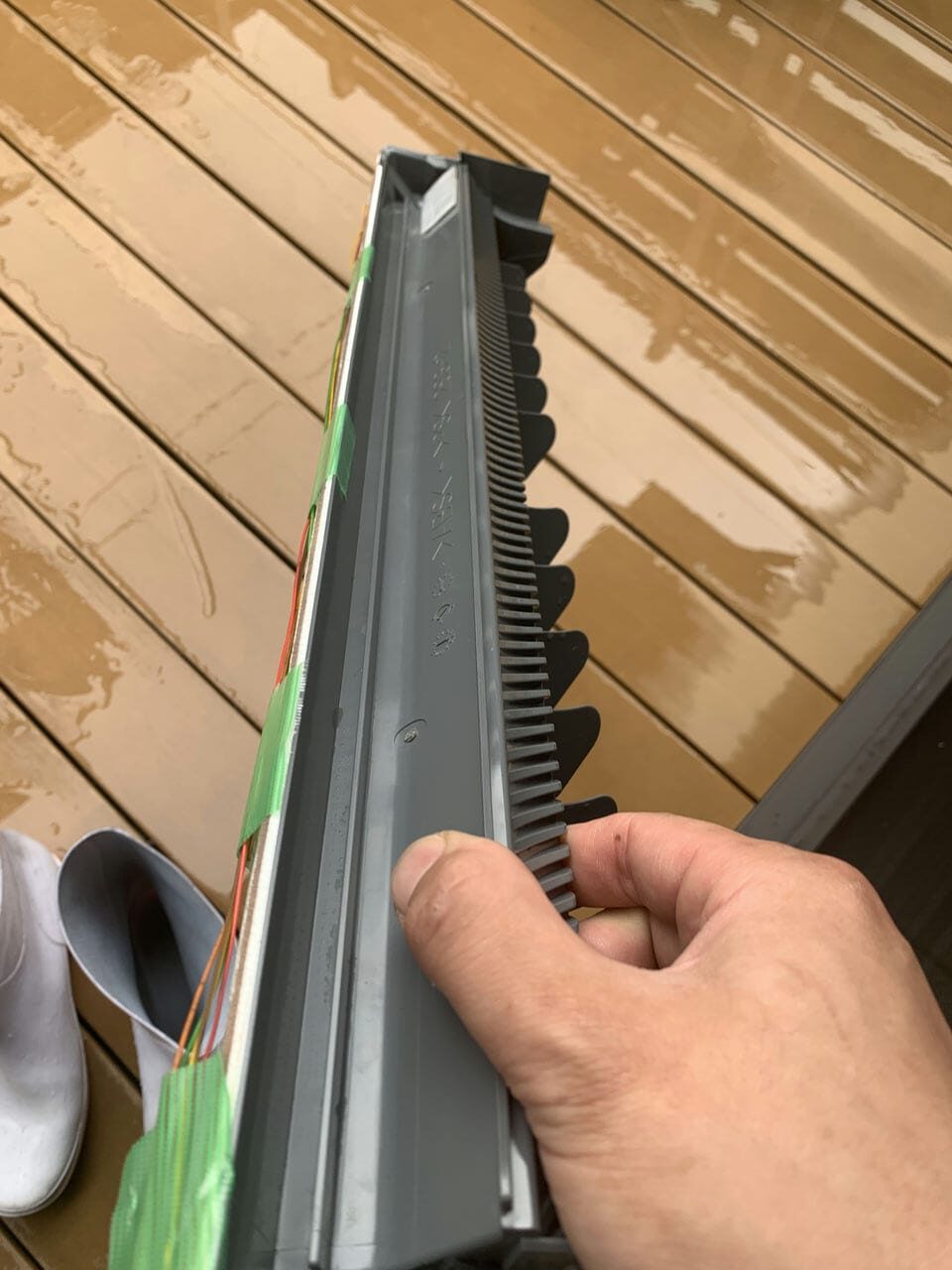

• ドレンパン — 縦ルーバーをつないだまま下ろし、樋の内側と櫛歯のあいだを洗いました

部品をしっかりと乾かしてから、外した順と逆に組み戻しました。

ケーシングの汚れを落とすための慎重な作業

熱交換器を上へずらす作業は、力任せにできるものではありません。冷媒の配管は銅でできていて、曲げれば形が戻らず、無理が続けば折れてしまいます。支える位置を先に決めて、配管に角度が付かない安全な範囲だけを動かしました。

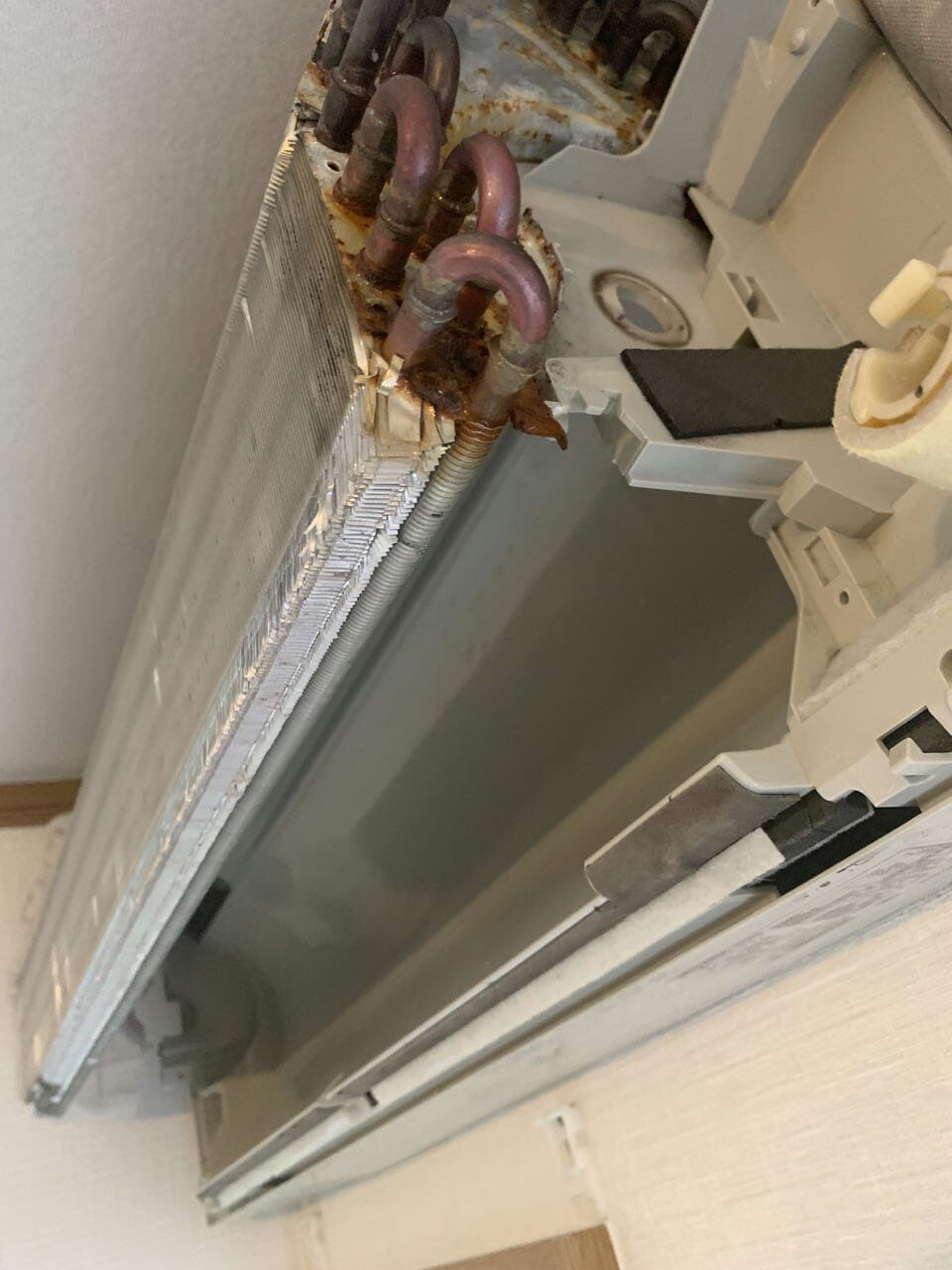

それでも持ち上げるのは、その下と奥のケーシング周辺に汚れが集まっているからです。5枚目の洗い上がりの写真では、2枚目と同じ角度から奥のケーシングの内側まで写っています。

持ち上げた奥がどう綺麗に変わったのかは、ページの上にある2枚目と5枚目を続けて見ていただくと分かりやすいと思います。
